MP系列微型磁力驅動循環泵產品概述
MP系列微型磁力驅動循環泵，產品型號有小型至大型等多種型號，適合各種工業系統和程序上使用。其可靠性能及較好性能享有高的信譽，為磁力泵技術高領域的結晶。凝結了本單位設計人員多年的心血，也是磁力泵中技術含量高的產品。MP型磁力泵設計特點，造型美觀，尤其是軸承采用特種配方陶瓷材料，具有強的耐磨性和抗腐性，走出了磁力泵"嚴禁空載"的禁區，保證了它的先進性和安 全性。
此泵運轉是在連軸上和葉輪上分別裝配有磁性材料而互相吸引偶合，無需配以傳統機械軸封，因而是完全密封的。電動機轉動扭力是通過主動磁及從動磁的引力帶動葉片工作運轉?，F(xiàn)今慣用的磁力驅動泵大的缺點是在缺液情況下嚴禁運轉否則整機將毀壞，給使用者增添不必要的麻煩和煩惱。它采選了一種特別設計的特配方陶瓷作軸承，具有強的耐磨性和抗腐蝕性，使其先進性能和質量安 全得以的保證。
磁力驅動循環泵概用無軸封設計，完全避免了傳統機械軸封泵存在的液體泄漏引起的腐蝕后污染的缺陷，是工業設備上理想的液體輸送泵。

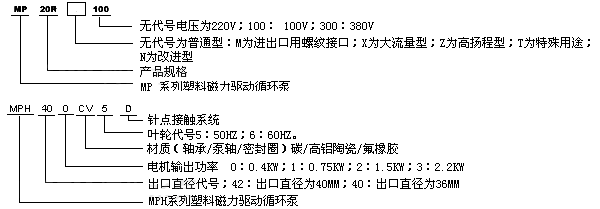

MP系列微型磁力驅動循環泵型號定義
MP系列微型磁力驅動循環泵性能參數
型號 | 軟管接口式 | 螺紋接口式 | 標準輸出量 | 比重 | 馬達 | ||||
入口 (mm) | 出口 (mm) | 出入口 (mm) | 活管 | 流量 (l/min) | 揚程 (m) | 功率 w | 相 | ||
MP-6R | 14 | 14 | - | - | 2.8 | 0.8 | <1.2 | 6 | 1 |
MP-6RZ | 14 | 14 | - | - | 3.2 | 0.8 | <1.1 | 6 | 1 |
MP-10R | 14 | 14 | - | - | 5 | 1 | <1.1 | 6 | 1 |
MP-10RN | 14 | 14 | - | - | 5 | 1 | <1.1 | 6 | 1 |
MP-15R | 16 | 16 | - | - | 8 | 1.5 | <1.3 | 10 | 1 |
MP-15RN | 16 | 16 | - | - | 8 | 1.5 | <1.3 | 10 | 1 |
MP-15RM | - | - | 3/4 | 13 | 8 | 1.5 | <1.3 | 10 | 1 |
MP-20R | 18 | 18 | - | - | 17 | 2 | <1.2 | 15 | 1 |
MP-20RM | - | - | 3/4 | 16 | 17 | 2 | <1.2 | 15 | 1 |
MP-20RX | 26 | 26 | - | - | 30 | 1 | <1.3 | 15 | 1 |
MP-20RXM | - | - | 1 | 20 | 30 | 1 | <1.3 | 15 | 1 |
MP-20RZ | 18 | 18 | - | - | 7 | 4 | <1.1 | 15 | 1 |
MP-20RZM | - | - | 3/4 | 13 | 7 | 4 | <1.1 | 15 | 1 |
MP-30R | 20 | 20 | - | - | 16 | 2.5 | <1.3 | 25 | 1 |
MP-30RM | - | - | 3/4 | 16 | 16 | 2.5 | <1.3 | 25 | 1 |
MP-30RX | 26 | 26 | - | - | 32 | 2 | <1.1 | 25 | 1 |
MP-30RXM | - | - | 1 | 20 | 32 | 2 | <1.1 | 25 | 1 |
MP-30RZ | 18 | 18 | - | - | 10 | 6 | <1.1 | 25 | 1 |
MP-30RZM | - | - | 3/4 | 13 | 10 | 6 | <1.1 | 25 | 1 |
MP-40R | 20 | 20 | - | - | 22 | 4 | <1.1 | 65 | 1 |
MP-40RM | - | - | 3/4 | 16 | 22 | 4 | <1.1 | 65 | 1 |
MP-40RX | 26 | 26 | - | - | 47 | 2 | <1.1 | 65 | 1 |
MP-40RXM | - | - | 1 | 20 | 47 | 2 | <1.1 | 65 | 1 |
MP-55R | 26 | 26 | - | - | 30 | 4 | <1.2 | 90 | 1 or 3 |
MP-55RM | - | - | 1 | 20 | 30 | 4 | <1.2 | 90 | 1 or3 |
MP-55RZ | 26 | 26 | - | - | 15 | 8 | <1.1 | 90 | 1 or 3 |
MP-55RZM | - | - | 1 | 20 | 15 | 8 | <1.1 | 90 | 1 or 3 |
MP-70R | 26 | 26 | - | - | 50 | 4 | <1.1 | 150 | 1 or3 |
MP-70RZ | 20 | 20 | - | - | 20 | 12 | <1.1 | 150 | 1 or3 |
MP-70RM | - | - | 1 | 20 | 50 | 4 | <1.1 | 150 | 1 or3 |
MP-100R | 26 | 26 | - | - | 60 | 7 | <1.3 | 250 | 1 or3 |
MP-100RM | - | - | 1 | 20 | 60 | 7 | <1.3 | 250 | 1 or3 |
MP-100RX | - | - | 11/4 | 32 | 100 | 5 | <1.3 | 250 | 1 or3 |
MP-120R | - | - | 11/2 | 36 | 140 | 6 | <1.3 | 370 | 1 or3 |
MP-120RT | - | - | 21/4 | 48 | 140 | 6 | <1.3 | 370 | 1 or3 |
MPH-400CV5-D | - | - | 11/2 | 36 | 150 | 8 | <1.3 | 400 | 3 |
MPH-401CV5-D | - | - | 11/2 | 36 | 120 | 12 | <1.3 | 750 | 3 |
MPH-422CV5-D | - | - | 2 | 11/2 | 160 | 18 | <1.3 | 2200 | 1 or3 |
MPH-423CV5-D | - | - | 2 | 11/2 | 230 | 18 | <1.3 | 2200 | 1 or3 |
MP系列微型磁力驅動循環泵產品用途
化學工業：碳酸鈉化工業（鹽酸、次氯酸、二次化學品的生產）；氟化物、化學肥料的生產；氣體吸收塔反應液體循環；油脂提煉（硫酸）；廢酸類的回收及再生系統；化工廠和運輸車輛間的強酸類輸送。
藥劑業：半導體用的發光化學物（EL）、農藥、醫藥、水處理化學劑的生產。
電鍍業：循環過濾各類電鍍液。
照片業：即現照相系統；X-光片、黑白、彩色、立體照片的沖曬。
電器用具業：電解質電容器的生產（鋁膜的浸蝕）；干電池和蓄電池制造過程中輸送電解液；電路版的蝕刻；半導體生產過程中輸送高純度化學液。
金屬工業：氧化鋁膜處理設備；線材拉伸、鋼鐵軋制中除油及酸洗；車輛噴漆前除油及酸洗處理；氧化鈦、稀土元素的生產等。
礦業：金屬熔煉（輸送及循環電解液）；廢業的洗滌處理。
食品工業：葡萄糖酸的生產（鹽酸）；食油的提煉（硫酸）；罐裝水果工業（鹽酸）。
醫療：人造腎臟，心肺，超聲波清洗機及各種醫療設備。
水處理：清洗離子交換樹脂；純水生產設備；海水淡化設備。
污染控制：添加污水處理化學藥劑到藥液缸；收集及輸送廢液；廢氣吸收設備（除臭裝置，排放廢氣前脫硫）
其它：應用在銀回收、晶片制作，實驗工廠年，制冰機，飲品機，生活鍋爐，熱交換器，太陽能系統，漂染，激光系統等領域或噴水池，魚塘，觀賞魚缸循環使用。

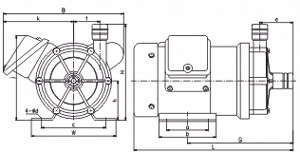

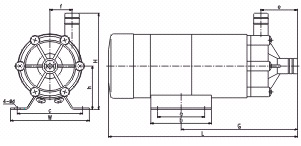

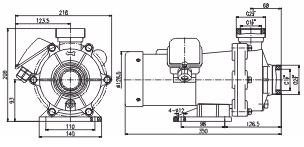

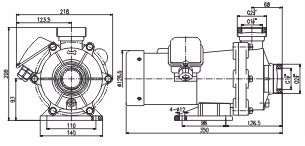

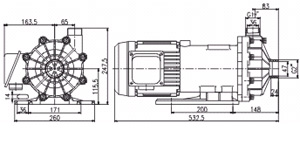

MP系列微型磁力驅動循環泵安裝尺寸圖
型 號 | a | b | c | d | e | f | G | h | H | W | L |
MP-15R | 49 | 63 | 68 | 6 | 38 | 23 | 121 | 45 | 100 | 82 | 196.5 |
MP-15RN | 49 | 63 | 68 | 6 | 39.5 | 24.5 | 117.5 | 46 | 100 | 82 | 180 |
MP-20R | 30 | 50 | 68 | 5.5 | 38.5 | 28.5 | 131.5 | 56 | 116 | 85 | 209 |
MP-20RZ | 30 | 50 | 68 | 5.5 | 40 | 40 | 134 | 56 | 126 | 85 | 212 |
MP-20RM | 30 | 50 | 68 | 5.5 | 34 | 28.5 | 127 | 56 | 117 | 85 | 204.5 |
MP-30R | 40 | 64 | 100 | 9 | 48 | 30 | 166.5 | 60 | 130 | 120 | 249.5 |
MP-30RZ | 40 | 64 | 100 | 9 | 40 | 40 | 151 | 60 | 130 | 120 | 234 |
MP-30RM | 40 | 64 | 100 | 9 | 48 | 30 | 166.5 | 60 | 130 | 120 | 249.5 |
型 號 | a | b | c | d | e | f | G | h | H | W | L |
MP-20RX | 30 | 50 | 68 | 5.5 | 46.5 | - | 143 | 56 | 130 | 85 | 220.5 |
MP-30RX | 40 | 64 | 100 | 9 | 48 | - | 169.5 | 60 | 138 | 120 | 252.5 |
MP-40RX | 40 | 64 | 100 | 9 | 48 | - | 170.5 | 60 | 138 | 120 | 277 |
型 號 | a | b | c | d | e | f | G | h | H | W | L | B | J | K |
MP-40R | 40 | 64 | 100 | 9 | 48 | 30 | 167.5 | 60 | 130 | 120 | 274 | - | 118 | 60 |
MP-40RM | 40 | 64 | 100 | 9 | 48 | 30 | 167.5 | 60 | 130 | 120 | 274 | - | 118 | 60 |
MP-55R | 40 | 64 | 100 | 9 | 56.5 | 43 | 198.5 | 65.5 | 161 | 120 | 275 | - | 140 | 54 |
MP-55RZ | 40 | 64 | 100 | 9 | 56.5 | 43 | 198.5 | 65.5 | 161 | 120 | 275 | - | 140 | 54 |
MP-70R | 70 | 96 | 108 | 9.5 | 55.75 | 44 | 177 | 66 | 161 | 142 | 267 | 202 | 142 | 118 |
MP-70RM | 70 | 96 | 108 | 9.5 | 52.75 | 44 | 174 | 66 | 156 | 142 | 264 | 202 | 142 | 118 |
MP-100R | 70 | 100 | 110 | 9 | 66 | 44 | 195.5 | 74 | 174 | 156 | 322 | 202 | 150 | 118 |
MP-100RM | 70 | 100 | 110 | 9 | 66 | 44 | 195.5 | 74 | 174 | 156 | 322 | 202 | 150 | 118 |
MP-100RX | 70 | 100 | 110 | 9 | 63 | 40 | 196.5 | 74 | 174 | 156 | 323 | 205 | 167 | 124 |
MP-120R | 98 | 130 | 110 | 12 | 80 | 51 | 184.5 | 93 | 208 | 140 | 359 | 216 | 187 | 123 |
型 號 | a | b | c | e | f | G | h | H | W | L | J | K |
MPH-400 | 98 | 130 | 110 | 80 | 51 | 188 | 94 | 209 | 140 | 384 | 183 | 128 |
MPH-401 | 130 | 175 | 130 | 98 | 57.5 | 244 | 114 | 247 | 160 | 475 | 208 | 137 |
