真空泵的結構及特點說明。

發布人：隔膜泵廠家 發布日期：2021-10-18 點擊率： 本文關鍵詞：真空泵

真空泵的結構

(1)真空泵的一般結構類型真空泵泵體的布置結構決定了泵的一般結構。

立式結構的進風口和出風口水平設置，便于管道的組裝和連接。但該泵重心高，高速時穩定性差，因此該類型多用于小型泵。

臥式真空泵的進氣口在頂部，出氣口在底部。有時為了方便真空系統管道的安裝和連接，排氣口可以從水平方向連接，即進排氣方向相互垂直。此時，排氣口可以從左或右方向打開，除了排氣管的一端之外，另一端被阻塞或與旁通閥連接。該泵重心低，高速運行穩定性好。這種結構常用于大中型泵。

真空泵的兩個轉子軸與水平面垂直安裝。采用這種結構，裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心高，齒輪拆裝不便，潤滑機構相對復雜。

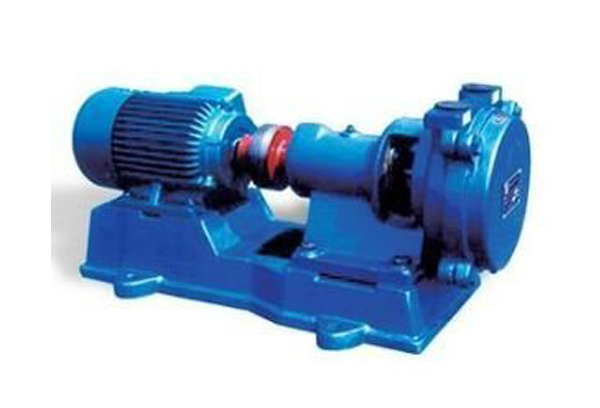

SZB型水環式真空泵

(2)真空泵的傳動方式。

真空泵的兩個轉子通過一對高精度齒輪相對同步運行。驅動軸通過聯軸器與電機連接。傳動結構布置主要有兩種：一種是電機和齒輪放在轉子的同一側，如圖所示。從動轉子由電機端齒輪直接驅動，使主動轉子軸的扭轉變形小，兩個轉子之間的間隙不會因主動軸的大扭轉變形而改變，使轉子之間的間隙在運行時均勻。這種傳動方式大的缺點是：a、驅動軸上有三個軸承，增加了泵的加工和裝配難度，齒輪的拆卸和調整也不方便；b、整體結構不對稱，泵的重心偏向電機和變速箱。

真空泵特點：

1、在更寬的壓力范圍內更大的泵送速度；

2、轉子幾何對稱性好，振動小，運行穩定。轉子之間和轉子與殼體之間有間隙，不需要潤滑，摩擦損失小，可以大大降低驅動功率，從而實現更高的轉速。

3、無需用油密封潤滑真空泵腔，可減少油蒸汽對真空系統的污染；

4、真空泵腔內無壓縮，無排氣閥。結構簡單緊湊，對泵送氣體中的灰塵和水蒸氣不敏感；

5、壓縮比低，抽氫效果差；

6、轉子表面為復雜形狀的曲面圓柱體，加工和檢驗難度大。
