柱塞式計量泵結構原理及結構圖
發布人：隔膜泵廠家 發布日期：2021-10-11 點擊率： 本文關鍵詞：柱塞式計量泵柱塞式計量泵的液力端借助柱塞組成工作腔，通過柱塞在往復直線運動中，使工作腔的容積發生周期性變化的泵稱為柱塞式計量泵。柱塞式計量泵主要有普通有閥泵和無閥泵兩種。
柱塞式計量泵因其結構簡單和耐高溫高壓等優點而被廣泛應用于石油化工領域。針對高粘度介質在高壓力工況下普通柱塞泵的不足，一種無閥旋轉柱塞式計量泵受到愈來愈多的重視，被廣泛應用于糖漿、巧克力、水泥助磨劑和石油添加劑等高粘度介質的計量添加。因被計量介質和泵內潤滑劑之間無法實現完全隔離這一結構性缺點，柱塞式計量泵在高防污染要求流體計量應用中受到諸多限制。

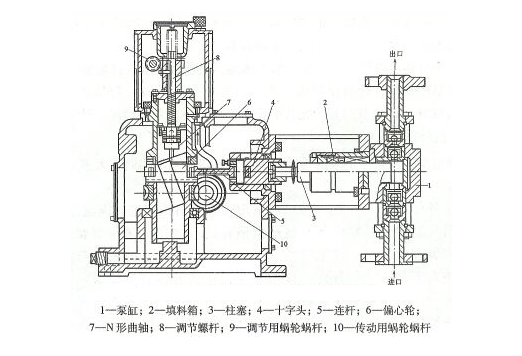

柱塞式計量泵的結構圖
柱塞式計量泵結構原理
柱塞式計量泵是由泵缸、傳動機構、驅動機構及行程調節機構等部件組成。
柱塞式計量泵的泵缸一般為單作用柱塞式計量泵，柱塞由傳動機構帶動在泵缸內往復運動，柱塞密封裝置采用密封環填料密封，進出口閥采用雙球形閥或雙錐形閥。為了保證計量泵的計量精度，泵閥和密封裝置較一般往復泵要求高，其零部件的材料根據輸送液體的性質進行選擇。
柱塞式計量泵的驅動機一般采用電動機，采用蝸輪蝸桿或齒輪減速裝置減速，其他傳動件往往不是一個單獨的部件，大多和調節機構相配合。
